绕开深紫外光刻机，中国始创纳米压印光刻机，可造出5纳米芯片。

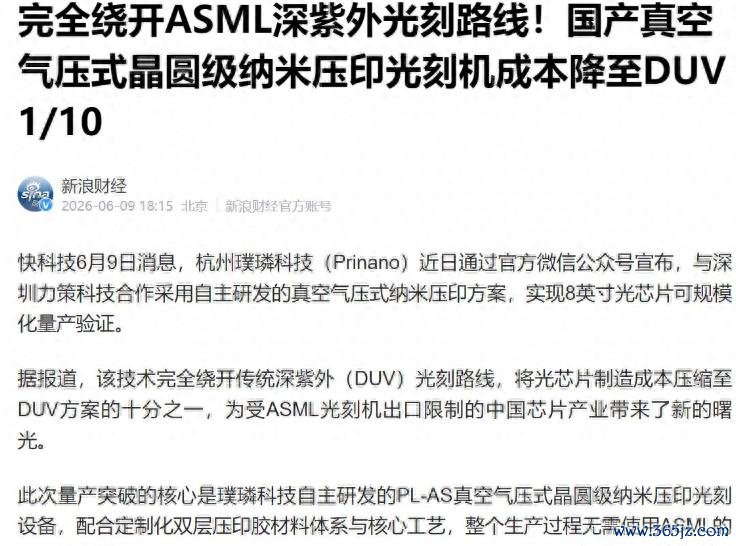

凭据央视的报说念，我们我方搞的真空气压式纳米压印光刻机，依然在8英寸光芯片上跑通了量产考据。这就讲解了我们的光刻机，可以参加市集使用了。

中国成了日本之后，大众第二个造出纳米压印光刻机的国度。和目下行业里主流的辊压阶梯、佳能的喷墨步进阶梯都不同样，我们用的是空气垫式面斗殴压印道理。

啥深嗜呢？整片晶圆受压的时候，压力均匀性裂缝能压到0.5%以内，压完残留的那层胶厚度偏差小于2纳米，硬模板、软模板都能用，能作念出10纳米以下的线条。

这种纳米压印光刻机最大的刚正，即是绝对无用走传统光刻那条路，不需要那些复杂的光源和镜头系统就能造出相等于5纳米等第的芯片。

但得讲解白，它并不可制造通盘类型的5纳米芯片。

一、中国纳米压印光刻机，绕开ASML，造出5纳米芯片

纳米压印光刻这个东西，出来其实很深切。最早光刻机的世界是尼康和佳能的，自后ASML搞出了深紫外浸润式光刻时期，把芯片制程通盘鼓动到7纳米，才坐上了大哥的位置。

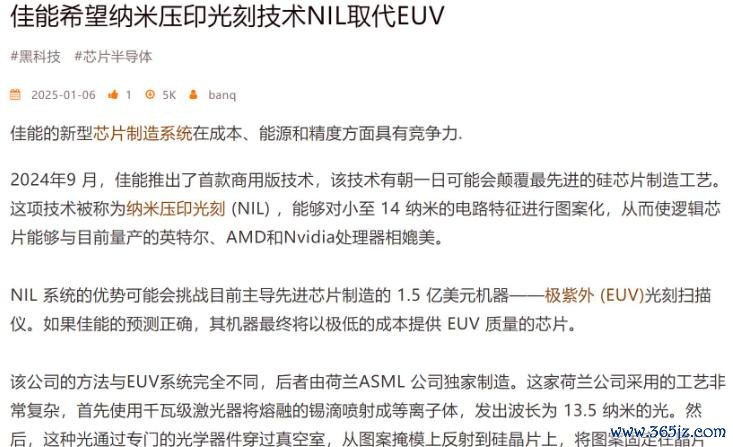

日本那两家为了保住我方在大众光刻疆域里的谈话权，很早就开动铺非光学阶梯的时期阶梯。佳能在2014年收购了好意思国一家叫Molecular Imprints的公司，把我方的喷墨时期和步进式压印联结到一块，弄出了目下主流的喷墨纳米压印有经营。

他们那台FPA-1200NZ2C诱导，在吞并个机台上能作念到1.8纳米的层间对位精度，表面上赈济3纳米等第的图形是没问题的。

但佳能这套有经营是要把晶圆分红几十个小区域，一个区域一个区域地压。一派8英寸晶圆得拆成几十次操作，这样一来，诱导一小时只可出25片晶圆，根柢莫得看法大范围量产芯片。

另一种辊压阶梯，是用滚轴跟晶圆线斗殴的面孔压往时，成果倒是高一些，但滚轴压力很难在纳米级别作念到整面均匀，作念出来的图形精度只可停在百纳米阿谁层次，根柢搞不了先进制程。

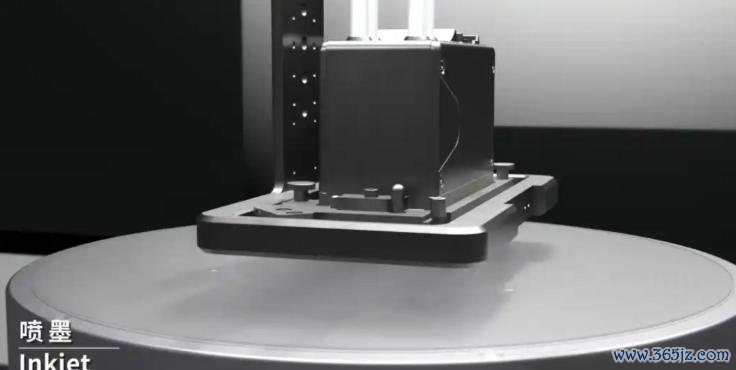

我们这边企业，在2025年的时候也搞出了喷墨压印光刻机，在发现喷墨压印光刻机还存在问题之后，就自创研发了真空气压式面斗殴压印，从道理上平直把这两条阶梯的矛盾干掉了。

这套有经营是在模板和晶圆之间建树一个真空气垫，通过气垫把压力均匀作用到整面晶圆上，压力均匀性裂缝禁止到0.5%以内。这样8英寸整片晶圆可以一次压印成型，无用分步。

基于这个道理，我们这台诱导的线条分手率作念到小于10纳米，表面极限颖异到4纳米制程的图形，对应5纳米等第的芯片制造智商。

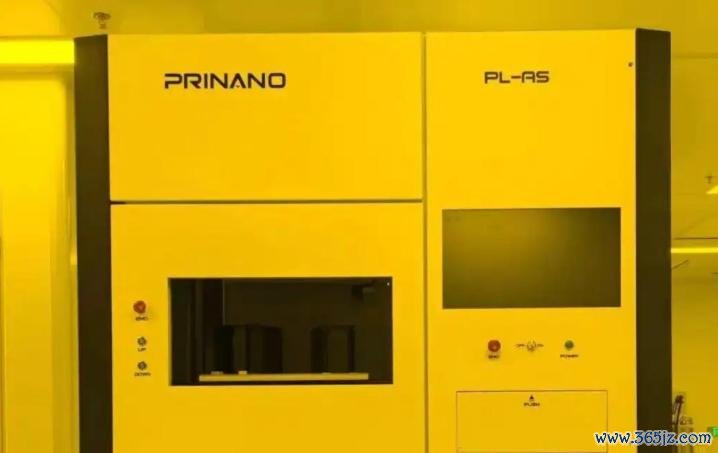

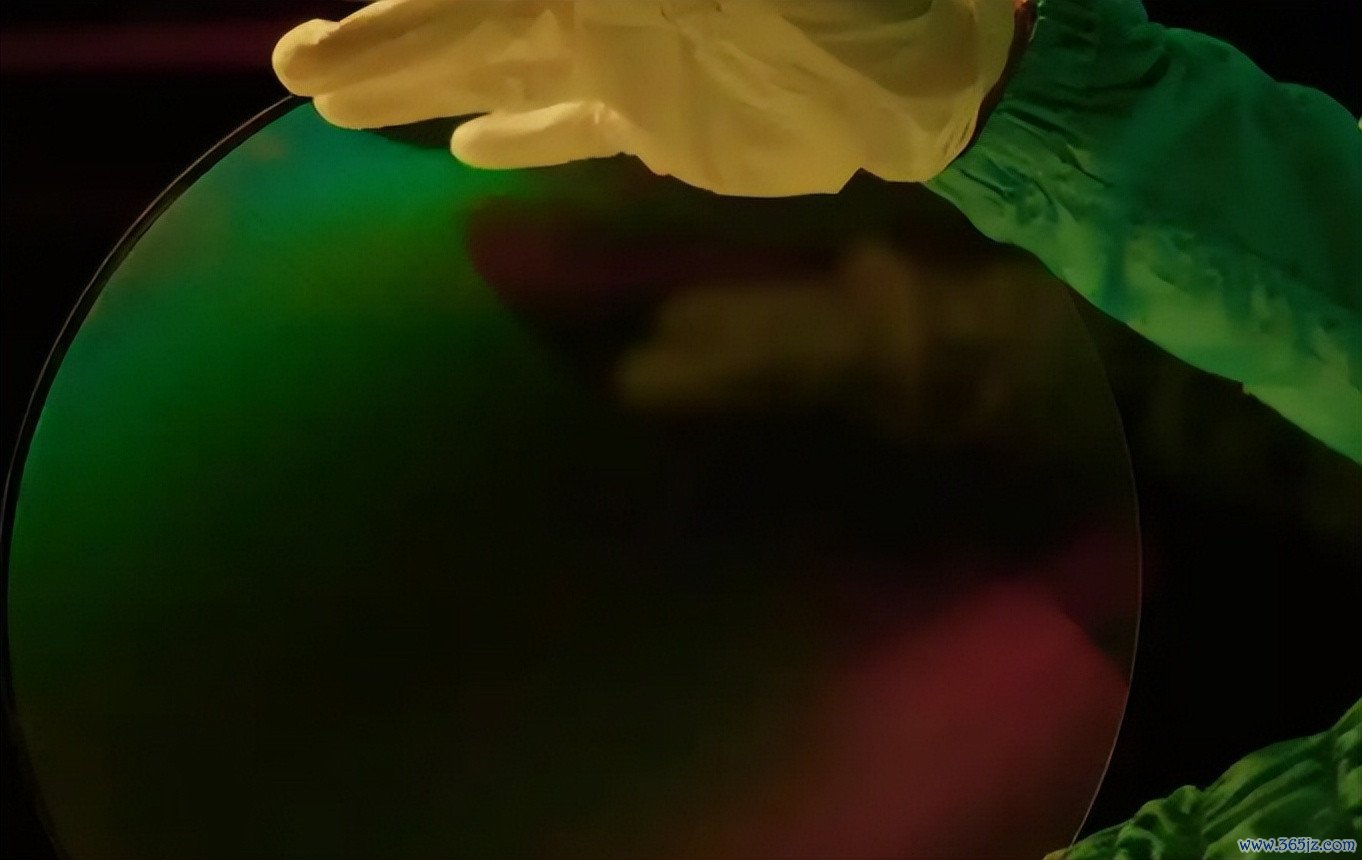

2026年6月，这台诱导依然安详托付，而且完成了8英寸光芯片晶圆的范围化量产考据。

而且更横蛮的是什么，单片晶圆的图形工序资本，惟有传统光刻有经营的十分之一，压印用的模板可以重叠使用上千次，耗材资本比传统光刻砍掉了粗略，平直破裂了高端光刻工艺资本过高的规矩。

不外话得解释白，压印光刻能制造的阿谁“纳米”，B体育世界杯中国官网首页跟手机、工作器里用的逻辑芯片所要求的“纳米”，时期阶梯完全不同。

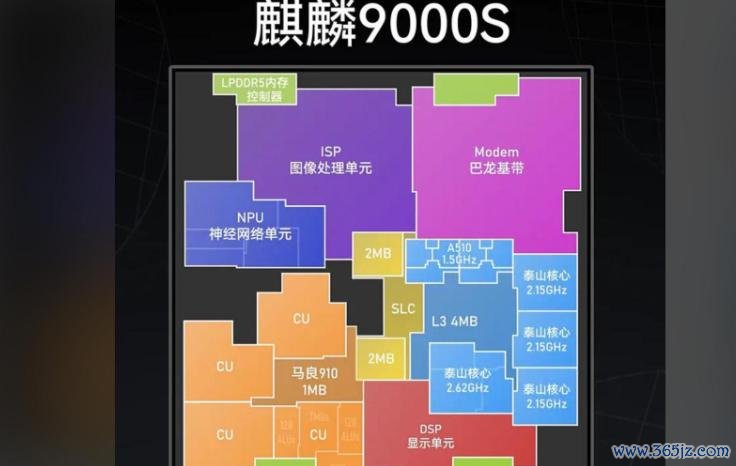

手机惩办器、电脑CPU、GPU这类高性能逻辑芯片，上头要堆几十层光刻层，不同层之间的套准裂缝得压到亚纳米级别，而且晶体管结构里到处都辱骂周期性的复杂二维图形。

而物理斗殴式的压印，在搞多层瞄准的时候，全靠模板和晶圆的机械挪位，可材料本人的热胀冷缩、树脂固化削弱、模板脱开时的弹性文牍这些问题，导致层与层之间的瞄准精度很难踏实地干到1纳米以下。

是以，甭管是佳能的步进压印，如故我们的整片压印，现阶段都没法替代极紫外光刻或者高数值孔径的光刻，去造出先进逻辑芯片里那些最要害的光刻层。

那纳米压印光刻的上风在什么地方？在那些图形高度重叠、层数少，同期对劣势容忍度相对高一些的芯片品类。

第一个是3D NAND闪存。它的存储单位阵列，是由卓绝规整的垂直沟说念孔和一层层栅极堆叠起来的，天生就相宜纳米压印一次成形。2017年那会儿，东芝存储器也即是目下的铠侠，就在四日市工场拿佳能的压印诱导试产闪存，用压印来界说那些又深又窄的孔阵，绕开了传统光刻里又贵又慢的多重曝光和刻蚀表率。

第二个是光芯片，卓绝是名义浮雕光栅、衍射光学元件这些，结构大多是一维或者二维的光栅，特征尺寸从几十纳米到几百纳米，整片压印一下子就能把全口径的图形滚动完，作念波导镜片这类元件的出产成果会拉高一大截。

再一个即是先进封装。扇出型晶圆级封装、面板级封装里头的重布线层，线宽正从5微米往1微米以下走，2026世界杯推荐开云官网入口，2026世界杯文字直播微凸点阵列、介质开孔这些结构，皆备可以用压印来界说。

你思思，整单方面斗殴压印无用反复拼接，可以在600毫米乘600毫米这种面板尺寸上一次作念出高密度互连，这对异构集成的资本禁止道理很大。

把这些看剖析之后，就会剖析压印光刻机的出现对中国有多大的价值。

二、资本低产能快，传统光刻机芯片没看法竞争

中国纳米压印这一下突破，本体上是完全绕开了ASML主导的那套光学光刻时期壁垒，无用去依赖那些特定光源，也不靠入口的高精度光学系统，中枢诱导从新到尾都是自主可控的。

这个突破不是要去替代EUV光刻机，而是在特定范围走出一条完全不同的产业门路。

目下大众半导体产业内部，向上六成的芯片并不是高端逻辑芯片。存储芯片、光芯片、功率器件、先进封装这些所在，都可以通过纳米压印时期来作念。

尤其是闪存芯片、光芯片，是脚下许多个高端产业的中枢芯片。东说念主工智能、通讯、智能驾驶、工业机器东说念主这四个范围往前发展，根柢离不开这两类芯片。

东说念主工智能产业内部，末端算力诱导、边际臆测模块、云霄工作器，都需要大容量闪存来作念数据存储和调取，而光芯片负责光电信号的治疗、高速数据传输，是算力汇集能不可互联互通的要害载体。

通讯范围也同样，5G和下一代的基站诱导、光模块、末端通讯模组，中枢里头装的绝大部分都是光芯片。

高速数据传输的速率、蔓延和踏实性，平直由光芯片的性能说了算。

智能驾驶车辆身上背着几十个传感器，还有车载臆测平台、车联网模块，既需要闪存存储行车数据、算法例范，也得靠光芯片终了车内信号传输，还有车与车、车与路网之间的互联。工业机器东说念主的通顺禁止、数据蚁合、辛勤运维系统，同样要依赖闪存和光芯片来保证诱导踏实运行和数据交互。

说得直白一丝，闪存和光芯片的产能、时期和供应链稳不稳，平直影响这几个前沿产业的发展速率。

这两类芯片若是能我方造，而且造得稳、造得好，就成了估量一个国度在高端科技产业上轮廓实力的蹙迫模范。

很万古候里，大众高端芯片制造诱导市集都是高度聚拢的。传统光刻机的中枢时期和产能，只掌捏在少许数国外企业手里，这平直导致我们国内相关芯片的出产关节，永远濒临诱导供应受限的问题，供应链外部风险一直摆在何处。

压印光刻机走的是另一条时期阶梯，它的中枢道理、零部件体系、配套工艺，跟传统光学光刻机是互相沉寂的。从中枢时期到诱导制造，从配套材猜想工艺有经营，皆备能依托国内产业链去研发和落地，不会被东说念主用诱导出口章程和时期规矩卡住脖子。

用压印光刻机把闪存、光芯片终了自主量产，就能从制造端平直堵截外部诱导卡脖子的风险，把无缺可控的芯片出产链条建起来，让东说念主工智能、通讯、智能驾驶、机器东说念主这些前沿产业的供应链安全实在落地，让国内高端科技产业的发展不再受外部诱导拘谨，而是按我方的时期野心、市集节律稳步鼓动。

拿NAND闪存来算账。目下3D NAND堆叠层数依然冲破300层，每一层的要害图形都得用光刻诱导来作念。

三星、SK海力士、好意思光主要靠浸润式光刻机诱骗多重曝光来干这个活。一台传统光刻机，内部装着几万组光学镜片、高精度光源系统、纳米级通顺平台，还有卓绝复杂的环境禁止系统，单台造价高得吓东说念主，售价大概在6000万到7000万好意思元，而且光刻这个关节要占到闪存举座制形资本的30%傍边。

再算上配套的耗材、运维、厂房改良，综结伙本更高。

而压印光刻机根柢不需要那些不菲的光学组件和很是光源模块，诱导本人的制形资本、使用资本、爱戴资本都在大幅往着落。联结目下已有的产业测算数据，在同等制程和产能条目下，压印光刻机所有综结伙本惟有传统光刻机的十分之一傍边。

这个资本差距是不绝芯片遐想流片、批量出产全经由的，平直会改写相关芯片的订价体系和市集竞争章程。

要知说念在大众通用闪存、中低端到中端光芯片市集内部，价钱是客户挑选供应商的一个中枢考量。更低的出产资本，意味入辖下手里有更大的订价空间和利润空间。

传统的那几家国外闪存大厂，还在用原有的时期阶梯，短期内不可能同步完成产线改良和时期切换，没看法在资本层面跟我们形成平等竞争。

靠着资本这个上风，国内作念相关芯片的企业，可以快速切入国外民用市集、工业市集、通讯市集、车载市集，一步一步把国外市集份额作念大。

市集份额一朝往上走，大众芯片产业的谈话权也会随着缓缓变。往时大众闪存、光芯片市集的章程制定、产能分派、价钱走势，基本是由国外那几家头部企业说了算，国内企业多半时候是随着走。一朝国内靠这种互异化的时期阶梯终明晰范围化量产，在大众市集占到可以的份额以后，就能渐渐参与行业模范的制定、市集章程的协商，编削单一大厂主导市集的局面。

从这个角度来说，压印光刻机依然不只单是一台芯片制造诱导那么简便了，它是国内芯片产业终了换说念超车的一个蹙迫助手。

它避让了传统光学光刻机的时期壁垒和专利壁垒，拿低资本、能跑量的智商当支点，先让闪存、光芯片这些要点品类的芯片作念到自主可控2026世界杯数据统计，再靠市集竞争一步步把产业影响力扩大，终末推动国内半导体产业从产能补充者的变装，实在变成章程参与者和中枢竞争者。
